Spritzlackiermaschinen im Überblick

Spritzlackiermaschinen

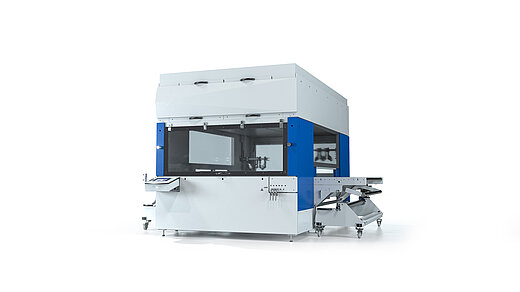

ROBUSeco: Idealer Einstieg in die automatische Spritzlackierung

Die Kombination aus fein ausgearbeiteten Maschinendetails und stabilen Maschinenrahmen ermöglicht unseren Kunden einen idealen Einstieg in die Spritzlackierung. Ausgerüstet mit zwei Fahrarmen und bis zu 4+4 Pistolen, garantiert die ROBUSeco bei optimaler Luftführung in der Lackierkabine höchstmögliche Oberflächenqualität.

Spritzlackiermaschinen

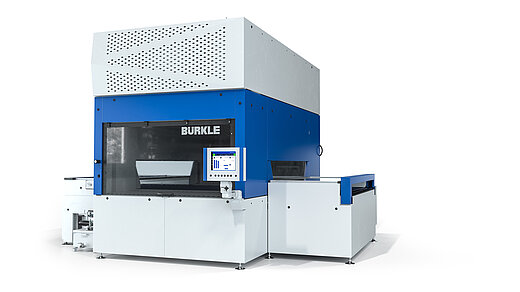

ROBUSpro: Entwickelt für die industrielle Spritzlackierung

Basierend auf einer Linearführung mit bis zu 6+6 Pistolen bieten wir unseren Kunden mit der ROBUSpro eine Lösung für das Spritzlackieren unter industriellen Anforderungen. Optimale Luftströmung sowie Lackrückgewinnungs- und Bandreinigungseinheiten gewährleisten Spritzlackiertechnologie auf höchstem Niveau.

Spritzlackiermaschinen

ROBUSpro Rotation: Industrielle Spritzlackierung mit Rotationssystem

Bis zu 8+8 Pistolen und ein rotierendes Applikationssystem bilden die Basis unserer ROBUSpro Rotation. Neben dem vollständig optimierten Luftstrom ermöglichen die zwei unterschiedlichen Kabinengrößen für individuelle Lackiergeschwindigkeiten ein ideales Spritzlackierergebnis.

Spritzlackieranlagen

Breites Spritzlackiermaschinen-Portfolio für vielfältige Anwendungsfelder

Mit unserem modularen Anlagenaufbau ermöglichen wir Ihnen kundenindividuelle Anlagenkonzeption. Überzeugen Sie sich selbst von unseren Spritzlackiermaschinen und Flächenspritzautomaten und den vielfältigen Einsatzmöglichkeiten unserer Maschinen und Anlagenkomponenten im Hotspot-Element.

Flexible Spritzlackiertechnik für individuelle Werkstücke, Farben und Trocknungszeiten

Reinigungsmaschine

Auch auf dieser Anlage findet sich das BÜRKLE-Baukastensystem der Reinigungseinheiten wieder. Für die Vorreinigung von Werkstücken bietet Ihnen unser Portfolio Rundbürsten, Schwertbürsten, Ablaseeinheiten oder Entladestäbe jeweils von oben und/oder unten.

Spritzlackiermaschine ROBUSpro SCP 1300

Die Spritzlackiermaschine als Schlittenläufer mit mehreren Lackkreisläufen zeichnet sich durch hochwertige Lackierergebnisse bei gleichzeitig höchster Flexibilität aus. Wahlweise lässt sich die Maschine neben dem Standard Einweg-Papiertransportband auch mit PVC-Transportband, Lackrückgewinnung und Bandreinigung ausstatten. Das große Luftvolumen in der Kabine sorgt ganz nebenbei für saubere Arbeitsbedingungen auch bei größeren Anlagengeschwindigkeiten.

"easy-Dry" - Trockner von BÜRKLE

Der easy-Dry RACK ist die flexibelste Lösung zur Realisierung unterschiedlicher Trocknungszeiten für verschiedene Lacktypen und Lacksysteme. Um für jedes Werkstück individuelle Trocknungszeiten festlegen zukönnen, bietet der RACK freie Belegungen der einzelnen Etagen an. Auf diese Weise ist von einem schnellen Durchsatz <2min bis zur langen Verweilzeit >45min jede Trocknungszeit möglich.

UV-Anlage "easy-Cure"

Neben den "easy-Dry"-Trockner vervollständigen die UV-Anlagen "easy-Cure" das BÜRKLE-Trocknungsportfolio. Für die jeweiligen Anforderungen in Abhänigkeit von Werkstückgeometrie, Lacktyp und Anlagengeschwindigkeit erhalten Sie von BÜRKLE unterschiedliche easy-Cure"-Ausführungen mit variabler Strahleranordnung.

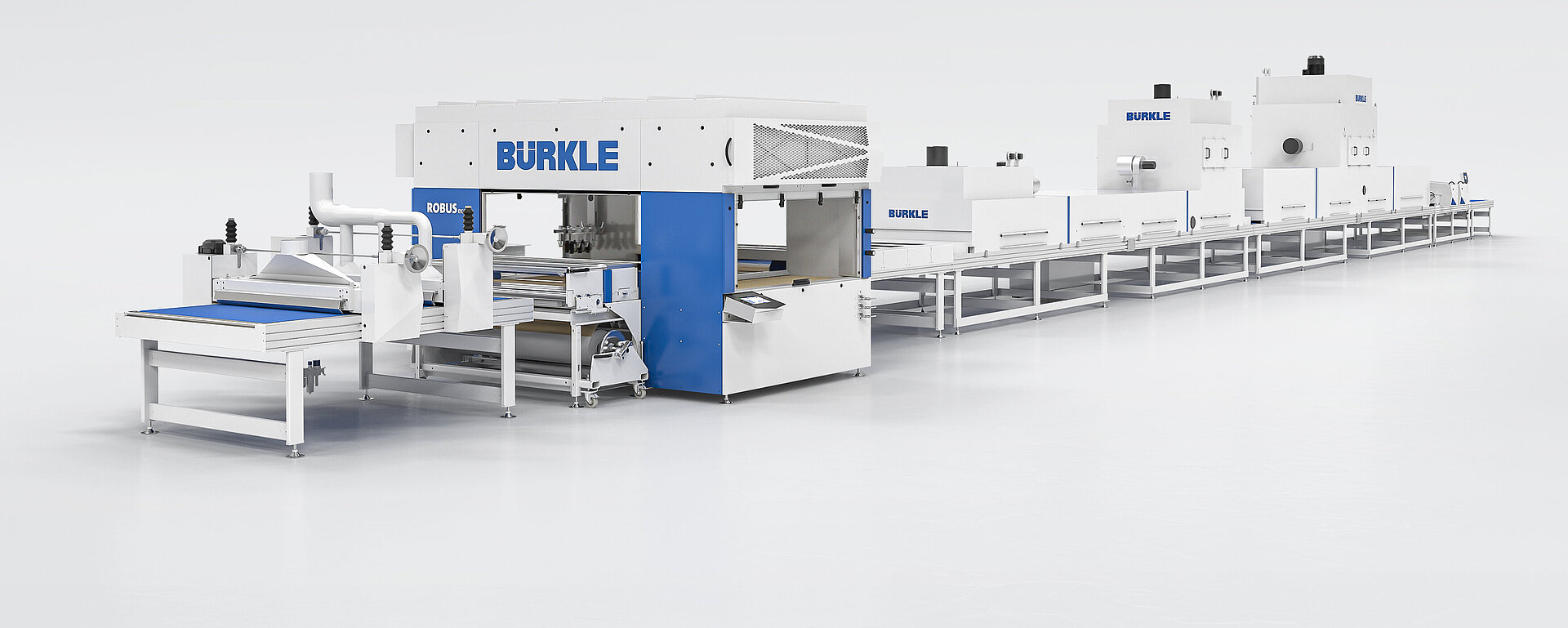

Spritzlackiermaschine mit Etagentrocknungssystem von BÜRKLE

1

Reinigungsmaschine

Auch auf dieser Anlage findet sich das BÜRKLE-Baukastensystem der Reinigungseinheiten wieder. Für die Vorreinigung von Werkstücken bietet Ihnen unser Portfolio Rundbürsten, Schwertbürsten, Ablaseeinheiten oder Entladestäbe jeweils von oben und/oder unten.

2

Spritzlackiermaschine ROBUSpro SCP 1300

Die Spritzlackiermaschine als Schlittenläufer mit mehreren Lackkreisläufen zeichnet sich durch hochwertige Lackierergebnisse bei gleichzeitig höchster Flexibilität aus. Wahlweise lässt sich die Maschine neben dem Standard Einweg-Papiertransportband auch mit PVC-Transportband, Lackrückgewinnung und Bandreinigung ausstatten. Das große Luftvolumen in der Kabine sorgt ganz nebenbei für saubere Arbeitsbedingungen auch bei größeren Anlagengeschwindigkeiten.

3

"easy-Dry" - Trockner von BÜRKLE

Der easy-Dry RACK ist die flexibelste Lösung zur Realisierung unterschiedlicher Trocknungszeiten für verschiedene Lacktypen und Lacksysteme. Um für jedes Werkstück individuelle Trocknungszeiten festlegen zukönnen, bietet der RACK freie Belegungen der einzelnen Etagen an. Auf diese Weise ist von einem schnellen Durchsatz <2min bis zur langen Verweilzeit >45min jede Trocknungszeit möglich.

4

UV-Anlage "easy-Cure"

Neben den "easy-Dry"-Trockner vervollständigen die UV-Anlagen "easy-Cure" das BÜRKLE-Trocknungsportfolio. Für die jeweiligen Anforderungen in Abhänigkeit von Werkstückgeometrie, Lacktyp und Anlagengeschwindigkeit erhalten Sie von BÜRKLE unterschiedliche easy-Cure"-Ausführungen mit variabler Strahleranordnung.

Vollautomatische Spritzlackieranlage für die Beschichtung von Türen

Robotiks mit BÜRKLE

Das Beschicken der Anlage erfolgt über den YASKAWA Roboter. Eingebunden wird dieser über das eigenständig entwickelte BÜRKLE-Steuerungskonzept. Beim Kunden vor Ort wird dadurch kein Robotik-Know-how benötigt.

ROBUSpro rotation

Nachdem anschleifen der Türenoberflächen werden die Werkstücke in die Spritzlackiermaschine übergeben. Das Rotationssystem der ROBUSpro sowie die Luftkonditioniereinheit sorgen bei 13m/min für optimale Beschichtungsergebnisse. Über die Lackrückgewinnung vom PVC-Band und den reduzierten Overspray sinkt der Lackverbrauch gegenüber herkömmlichen Systemen.

Trocknungstechnik von BÜRKLE

Vor der Abstapelung durch den YASKAWA-Roboter wird der Beschichtungsprozess durch unsere schonende Trocknungstechnik abgeschlossen. Von Handlingsystemen und Spritzlackiermaschine über Fördertechnik und Trocknungsystemen - BÜRKLE liefert sämtliche Anlagenteile und steht für erfolgreiches Anlagen-Engineering.

Abstapelung oder Wenden durch Roboter

Optional kann zur Erhöhung der Anlagenkapazität die Türe für einen weiteren Durchlauf durch die Anlage beim Abstapeln gewendet werden. Dadurch erhöht sich die Kapazität von 5 Türenseiten/min auf 5 komplett lackierte Türen pro Minute.

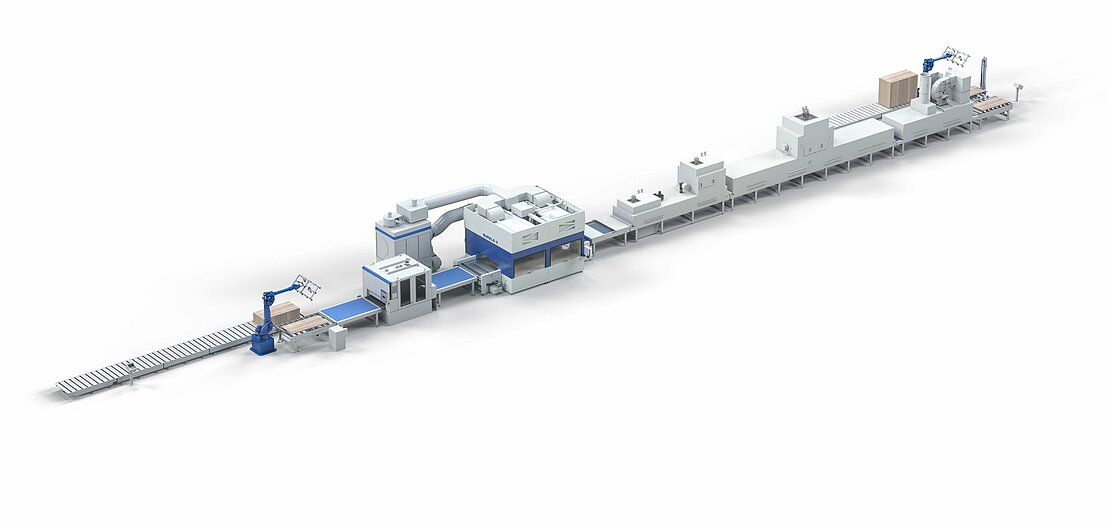

Spritzlackieranlage für Türen von BÜRKLE

1

Robotiks mit BÜRKLE

Das Beschicken der Anlage erfolgt über den YASKAWA Roboter. Eingebunden wird dieser über das eigenständig entwickelte BÜRKLE-Steuerungskonzept. Beim Kunden vor Ort wird dadurch kein Robotik-Know-how benötigt.

2

ROBUSpro rotation

Nachdem anschleifen der Türenoberflächen werden die Werkstücke in die Spritzlackiermaschine übergeben. Das Rotationssystem der ROBUSpro sowie die Luftkonditioniereinheit sorgen bei 13m/min für optimale Beschichtungsergebnisse. Über die Lackrückgewinnung vom PVC-Band und den reduzierten Overspray sinkt der Lackverbrauch gegenüber herkömmlichen Systemen.

3

Trocknungstechnik von BÜRKLE

Vor der Abstapelung durch den YASKAWA-Roboter wird der Beschichtungsprozess durch unsere schonende Trocknungstechnik abgeschlossen. Von Handlingsystemen und Spritzlackiermaschine über Fördertechnik und Trocknungsystemen - BÜRKLE liefert sämtliche Anlagenteile und steht für erfolgreiches Anlagen-Engineering.

4

Abstapelung oder Wenden durch Roboter

Optional kann zur Erhöhung der Anlagenkapazität die Türe für einen weiteren Durchlauf durch die Anlage beim Abstapeln gewendet werden. Dadurch erhöht sich die Kapazität von 5 Türenseiten/min auf 5 komplett lackierte Türen pro Minute.

Variable Systemlösung für das automatische Spritzlackierung in Schreinerbetrieben

Beschickung mit Stapelgerät

Im Vorfeld zum Produktionsprozess wird der Hordenwagen mit Werkstücken bestückt. Vollautomatisch entnimmt das Stapelgerät an der Beschickung die Werkstücke aus dem Hordenwagen und fördert diese in die Anlage ein. Optional können bereits einseitig lackierte Werkstücke über den Trommelwender gewendet und die Rückseite beschichtet werden.

Spritzlackiermaschine

Unsere ROBUSeco ist die ideale Lösung für den Einstieg in das Spritzlackieren. Ausgestattet mit einem Schlittenläufersystem mit mehreren Lackkreisläufen profitiert der Anwender von hochwertigen Lackierergebnissen gepaart mit hoher Flexibilität. Vorgeschalten zur ROBUSeco ist in diesem System eine automatische Reinigungseinheit mit Rundbürstentechnik.

Abstapelung mit Stapelgerät

Nach dem Durchlauf durch die Spritzlackiermaschine ROBUSeco werden die beschichteten Werkstücke über das Stapelgerät in die Etagen des Hordenwagen abgestapelt. Zur Trocknung der Werkstücke wird der Hordenwagen beispielsweise in einen Trocknungsraum gefahren und bei beidseitiger Beschichtung im Anschluss an die Beschickeinrichtung für den zweiten Durchlauf gestellt.

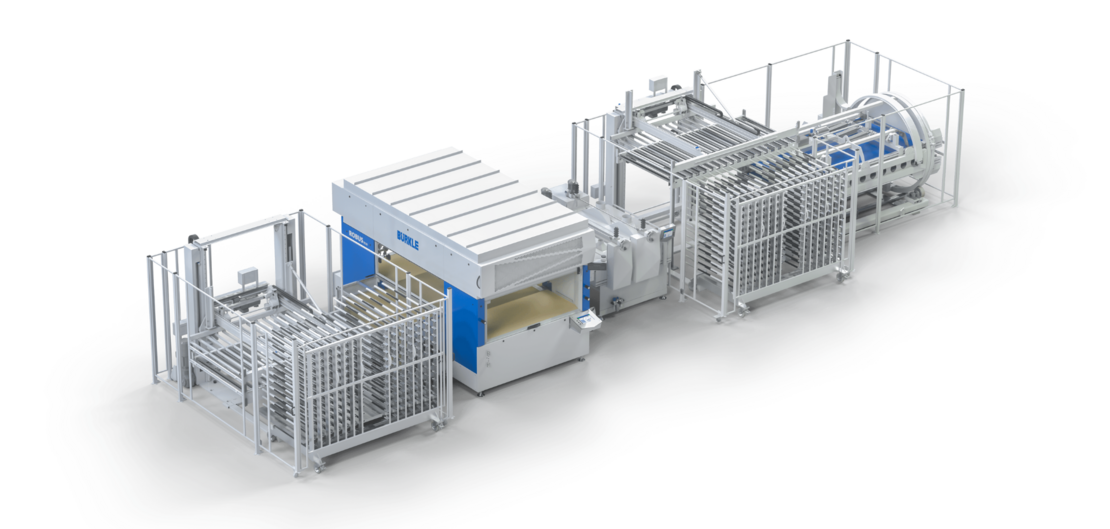

Einfache Spritzlackieranlage für Schreiner

1

Beschickung mit Stapelgerät

Im Vorfeld zum Produktionsprozess wird der Hordenwagen mit Werkstücken bestückt. Vollautomatisch entnimmt das Stapelgerät an der Beschickung die Werkstücke aus dem Hordenwagen und fördert diese in die Anlage ein. Optional können bereits einseitig lackierte Werkstücke über den Trommelwender gewendet und die Rückseite beschichtet werden.

2

Spritzlackiermaschine

Unsere ROBUSeco ist die ideale Lösung für den Einstieg in das Spritzlackieren. Ausgestattet mit einem Schlittenläufersystem mit mehreren Lackkreisläufen profitiert der Anwender von hochwertigen Lackierergebnissen gepaart mit hoher Flexibilität. Vorgeschalten zur ROBUSeco ist in diesem System eine automatische Reinigungseinheit mit Rundbürstentechnik.

3

Abstapelung mit Stapelgerät

Nach dem Durchlauf durch die Spritzlackiermaschine ROBUSeco werden die beschichteten Werkstücke über das Stapelgerät in die Etagen des Hordenwagen abgestapelt. Zur Trocknung der Werkstücke wird der Hordenwagen beispielsweise in einen Trocknungsraum gefahren und bei beidseitiger Beschichtung im Anschluss an die Beschickeinrichtung für den zweiten Durchlauf gestellt.

Hochleistungsspritzlackieranlage für Möbelteile

Vorschliff und Walzenauftrag

Vor dem ersten Lackauftrag durch Walzauftragmaschinen werden die Holzwerkstoffplatten zunächst geschliffen und gereinigt. Mit dem Grundlack durchlaufen die Werkstücke im Anschluss zwei weitere Schleifmaschinen, um diese auf die Spritzlackierbeschichtung vorzubereiten. Im Anschluss an den zweiten Schliff werden die Möbelteile ein weiteres Mal von Staub und Verschmutzung durch eine Bürstreinigungseinheit befreit.

Spritzlackieren

Die ROBUSpro Spritzlackiermaschine ist technologisch auf die Produktion in industriellen Maßstäben ausgelegt und setzt als Beschichtungssystem zwei Schlittenläufer ein. Mit dem BÜRKLE Lackrückgewinnungssystem und der BÜRKLE Luftkonditionierung steht die Spritzlackiermaschine für geringen Lackverbrauch bei gleichzeitig hohem Output.

Etagentrockner

Nach dem finalen Lackauftrag werden die beschichteten Werkstücke von der Spritzlackiermaschine an den Etagentrockner übergeben. Dieser dient neben der zu realisierenden Trocknungszeit als Übergabewerkzeug in den zweite Strang der Spritzlackieranlage. Innerhalb des Etagentrockners werden je nach Bedarf unterschiedliche Trocknungszeiten und Temperaturen ermöglicht.

UV-Trocknung und Wenden

Zum Trocknen von UV-Lacken ist im zweiten Strang ein BÜRKLE UV-Trockner integriert. Anschließend werden die Werkstücke über einen Düsenkanal auf Weiterverarbeitungstemperatur gekühlt und durch einen Trommelwender für den zweiten Durchlauf gewendet. Im zweiten Durchlauf werden die Rückseiten der Holzwerkstoffplatten beschichtet.

Spray coating line for furniture and kitchen parts

1

Vorschliff und Walzenauftrag

Vor dem ersten Lackauftrag durch Walzauftragmaschinen werden die Holzwerkstoffplatten zunächst geschliffen und gereinigt. Mit dem Grundlack durchlaufen die Werkstücke im Anschluss zwei weitere Schleifmaschinen, um diese auf die Spritzlackierbeschichtung vorzubereiten. Im Anschluss an den zweiten Schliff werden die Möbelteile ein weiteres Mal von Staub und Verschmutzung durch eine Bürstreinigungseinheit befreit.

2

Spritzlackieren

Die ROBUSpro Spritzlackiermaschine ist technologisch auf die Produktion in industriellen Maßstäben ausgelegt und setzt als Beschichtungssystem zwei Schlittenläufer ein. Mit dem BÜRKLE Lackrückgewinnungssystem und der BÜRKLE Luftkonditionierung steht die Spritzlackiermaschine für geringen Lackverbrauch bei gleichzeitig hohem Output.

3

Etagentrockner

Nach dem finalen Lackauftrag werden die beschichteten Werkstücke von der Spritzlackiermaschine an den Etagentrockner übergeben. Dieser dient neben der zu realisierenden Trocknungszeit als Übergabewerkzeug in den zweite Strang der Spritzlackieranlage. Innerhalb des Etagentrockners werden je nach Bedarf unterschiedliche Trocknungszeiten und Temperaturen ermöglicht.

4

UV-Trocknung und Wenden

Zum Trocknen von UV-Lacken ist im zweiten Strang ein BÜRKLE UV-Trockner integriert. Anschließend werden die Werkstücke über einen Düsenkanal auf Weiterverarbeitungstemperatur gekühlt und durch einen Trommelwender für den zweiten Durchlauf gewendet. Im zweiten Durchlauf werden die Rückseiten der Holzwerkstoffplatten beschichtet.

Spritzlackieranlage für die Beschichtung von Türen und Zargen

Reinigung und Beschichtung

Nach dem manuellen Einförderen durchlaufen die Werkstücke eine Reinigungsbürstmaschine um etwaigen Staub und Verschmutzungen von der Oberfläche zu entfernen. Mit der gesäuberten Oberfläche werden die Türen und Zargen anschließend durch die BÜRKLE Spritzlackiermaschine ROBUSeco, in dieser Anlage mit Papierbandsystem, einseitig mit Lack beschichtete. Über das intelligente Farbkreislaufsystem können zeitgleich bis zu 3 Lacksysteme an die Spritzlackiermaschine angeschlossen werden.

Trocknungsprozess

Die eingesetzten Lacksysteme erfordern die Kombination unterschiedlicher Trocknungstechnologien. Zum Start des Trocknungsprozesses mit wasserbasierten Lacksystemen wird ein Umlufttrockner eingesetzt, auf welchen ein Düsentrockner folgt. Für UV-Lacke ist zu guter Letzt unser UV-Trockner in die Lackstraße integriert worden.

Werkstückentnahme

Nachdem verlassen des BÜRKLE UV-Trockners werden die Werkstücke über einen Gurtförderer manuell entnommen. Durchaus könnten an der Entnahme auch Automationssystem, wie z.B. unsere Roboter- oder Portalsysteme, zum Einsatz kommen und die Türen automatisch abgestapelt werden. Das gleiche gilt für die Beschickung der Lackierstraße.

BÜRKLE Spritzlackieranlage für die Beschichtung von Türen und Zargen

1

Reinigung und Beschichtung

Nach dem manuellen Einförderen durchlaufen die Werkstücke eine Reinigungsbürstmaschine um etwaigen Staub und Verschmutzungen von der Oberfläche zu entfernen. Mit der gesäuberten Oberfläche werden die Türen und Zargen anschließend durch die BÜRKLE Spritzlackiermaschine ROBUSeco, in dieser Anlage mit Papierbandsystem, einseitig mit Lack beschichtete. Über das intelligente Farbkreislaufsystem können zeitgleich bis zu 3 Lacksysteme an die Spritzlackiermaschine angeschlossen werden.

2

Trocknungsprozess

Die eingesetzten Lacksysteme erfordern die Kombination unterschiedlicher Trocknungstechnologien. Zum Start des Trocknungsprozesses mit wasserbasierten Lacksystemen wird ein Umlufttrockner eingesetzt, auf welchen ein Düsentrockner folgt. Für UV-Lacke ist zu guter Letzt unser UV-Trockner in die Lackstraße integriert worden.

3

Werkstückentnahme

Nachdem verlassen des BÜRKLE UV-Trockners werden die Werkstücke über einen Gurtförderer manuell entnommen. Durchaus könnten an der Entnahme auch Automationssystem, wie z.B. unsere Roboter- oder Portalsysteme, zum Einsatz kommen und die Türen automatisch abgestapelt werden. Das gleiche gilt für die Beschickung der Lackierstraße.

01

05

BÜRKLE Spritzlackieranlagen erleben

Gewinnen Sie erste Einblicke in unser Know-how

Kontakt

00

Spritzlackiermaschine ROBUSpro von BÜRKLE Lackierpistolen

Hier zu den Videos

Technologien für Spritzlackieranlagen - Unser Prospekt

Weitere Informationen finden Sie in unserem Prospekt für Lackieranwendungen.

Lackieranlagen

pdf - 4 MB

Ihre Vorteile mit unseren Spritzlackieranlagen

Innovative Maschinendetails für einfache Rüstung und Wartung
Intuitive und moderne Steuerungstechnik
Oberflächenergebnisse von stumpf-matt bis Hochglanz, mit transparenten oder farbigen Lacken
Kombinationsanlagen mit Walz- und Spritzapplikationen

Optimale Lackierung von 3D-Werkstücken
Turn-Key-Lösungen mit unterschiedlichen Trocknungsverfahren und Handlingsystemen
Energie effiziente Trocknung in allen Trocknungsverfahren
Zwei verschiedene Applikationen für optimale Lackierergebnisse: Rotationssystem und Linearsystem
